ESP8266(ESP32) で赤外線センサー判定値を送る
ESP8266（Lolin D1 R1 など）または ESP32 と赤外線センサー（KY-022）を使って、リモコン信号の判定値を Miniviz に送信し、可視化する手順です。
センサー入門や動作検証向けのシンプルな HTTP 送信構成で進めます。
ここで行うこと
赤外線センサーの判定値（0/1）を ESP8266(ESP32) で読み取り、Miniviz API に定期送信してデータベース確認とグラフ表示を行います。
同じ手順で進められます。ライブラリとピン指定だけ ESP32 向けに変更すれば動作します。
必要なもの
- ESP8266（Lolin D1 R1 など）または ESP32（DevKitC など）
- USB ケーブル（データ転送対応）
- 赤外線センサー（KY-022 / VS1838B / TSOP1838）
- ジャンパーワイヤー
- Miniviz のプロジェクト ID とトークン
- ESP32 開発ボード（DevKitC など）を用意
- KY-022 の
VCCは 3.3V で接続（ESP32 GPIO は 5V 非対応）
手順
- Arduino IDE で ESP8266(ESP32) 開発環境を準備
- KY-022 を ESP8266(ESP32) に配線
- データ送信コードを実行
- Miniviz で受信データとグラフを確認
1. ESP8266(ESP32) 開発環境の準備（Arduino IDE）
Arduino IDE をインストール
Arduino 公式サイトから IDE をインストールします。
ESP8266/ESP32 ボードを追加
ボードマネージャから ESP8266 をインストールし、利用するボードを選択します。
プロジェクト名は esp8266-miniviz など任意で構いません。
ESP32 ボードパッケージをインストールし、ESP32 Dev Module など使用ボードを選択してください。
2. 赤外線センサーを接続する
配線
KY-022 赤外線受信モジュールを以下のように接続します。
| KY-022 | ESP8266（Lolin D1 R1） |
|---|---|
| VCC | 5V |
| OUT | D5 |
| GND | GND |
ESP32 では VCC を 3.3V に接続してください。
OUT は GPIO4 など任意の GPIO に接続し、コード側も同じ番号に合わせます。
配線写真
センサー補足
- 3 ピン構成（GND / VCC / OUT）
- 受信素子は VS1838B / TSOP1838 互換
- 一般的な 38kHz リモコン信号に対応
3. データ送信サンプルを実行する
USB で ESP8266 を接続し、以下のコードを Arduino IDE に貼り付けて実行します。
ssid、password、project_id、token は自分の環境に合わせて置き換えてください。
Miniviz のプロジェクト ID とトークンを取得
コード実行前に、Miniviz 側で送信先プロジェクトを作成し、認証情報を取得します。
- Miniviz にログイン
- プロジェクトを新規作成
- プロジェクト詳細から
project_idとtokenを確認 - この 2 つをサンプルコード内の
project_id/tokenに設定
詳細は QuickStart を参照してください。
次の 3 点を置き換えれば、そのまま同じロジックで動作します。
#include <WiFi.h>
#include <HTTPClient.h>
const int irPin = 4; // GPIO4 の例
サンプルコード
#include <ESP8266WiFi.h>
#include <ESP8266HTTPClient.h>
const char* ssid = "YOUR_WIFI_SSID";
const char* password = "YOUR_WIFI_PASSWORD";
const char *project_id = "YOUR_PROJECT_ID";
const char *token = "YOUR_TOKEN";
String endpoint = String("https://api.miniviz.net/api/project/") +
project_id + "?token=" + token;
const int irPin = D5;
void connectWiFi() {
Serial.println("Connecting to Wi-Fi...");
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
int retry = 0;
while (WiFi.status() != WL_CONNECTED && retry < 30) {
delay(300);
Serial.print(".");
retry++;
}
Serial.println();
if (WiFi.status() == WL_CONNECTED) Serial.println("Wi-Fi connected");
else Serial.println("Wi-Fi connection failed");
}
void syncTime() {
Serial.println("Syncing NTP...");
configTime(0, 0, "ntp.nict.jp", "time.google.com");
struct tm timeinfo;
while (!getLocalTime(&timeinfo)) {
delay(200);
Serial.print("*");
}
Serial.println("\nTime synced");
}
uint64_t getTimestampMs() {
struct timeval tv;
gettimeofday(&tv, NULL);
return (uint64_t)tv.tv_sec * 1000ULL + (tv.tv_usec / 1000ULL);
}
void sendToMiniviz(int irState) {
if (WiFi.status() != WL_CONNECTED) connectWiFi();
WiFiClientSecure client;
client.setInsecure();
HTTPClient http;
http.begin(client, endpoint);
http.addHeader("Content-Type", "application/json");
uint64_t ts = getTimestampMs();
String body = "{";
body += "\"timestamp\":" + String(ts) + ",";
body += "\"label_key\":\"esp8266_home\",";
body += "\"payload\":{";
body += "\"value\":" + String(irState);
body += "}}";
int code = http.POST(body);
Serial.println("HTTP code: " + String(code));
Serial.println(http.getString());
http.end();
}
void setup() {
Serial.begin(115200);
pinMode(irPin, INPUT);
delay(1000);
connectWiFi();
syncTime();
}
void loop() {
int irState = digitalRead(irPin);
Serial.print("IR State: ");
Serial.println(irState == LOW ? "Signal Detected" : "No Signal");
sendToMiniviz(irState);
delay(500);
}
4. Miniviz で送信結果を確認する

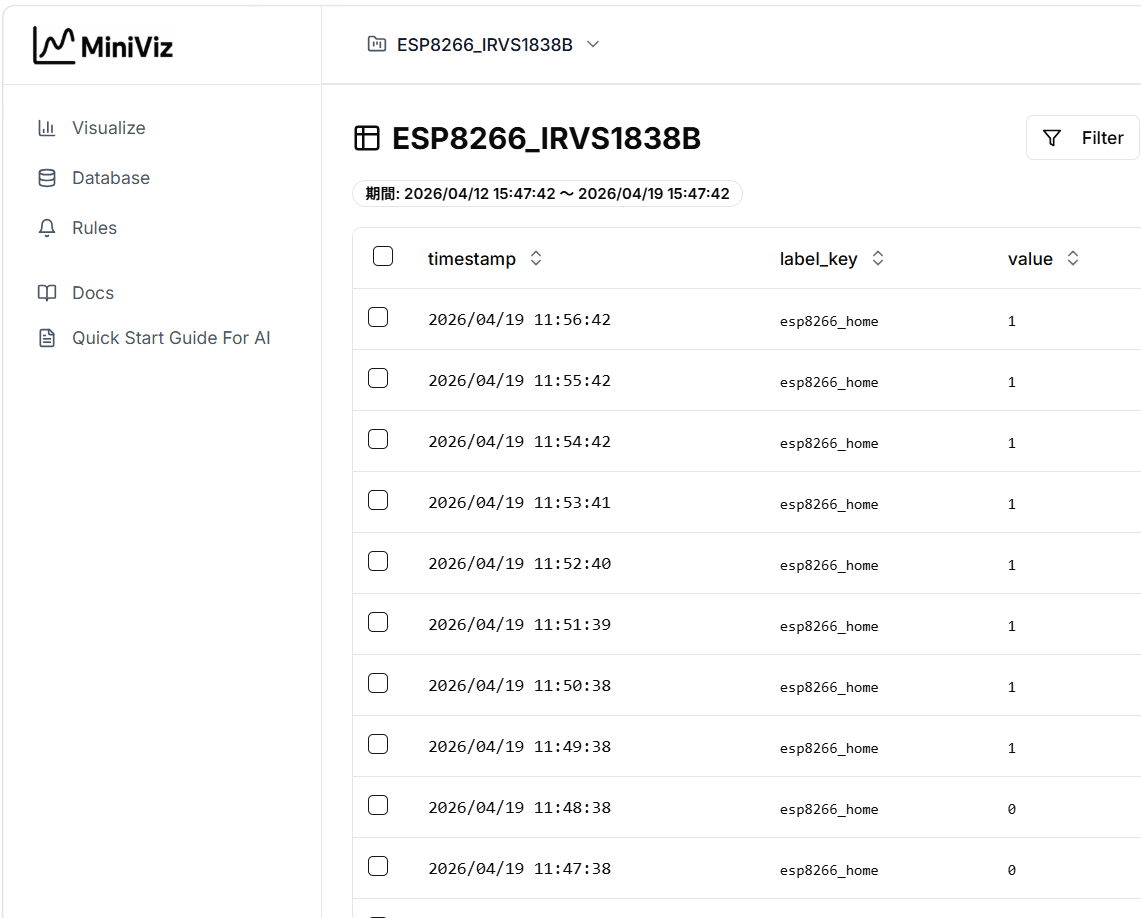

データ確認
- Miniviz にログイン
Database画面で送信データを確認label_key: esp8266_homeのレコードが増えていることを確認
label_key を esp32_home などに変更しておくと、デバイスごとに見分けやすくなります。

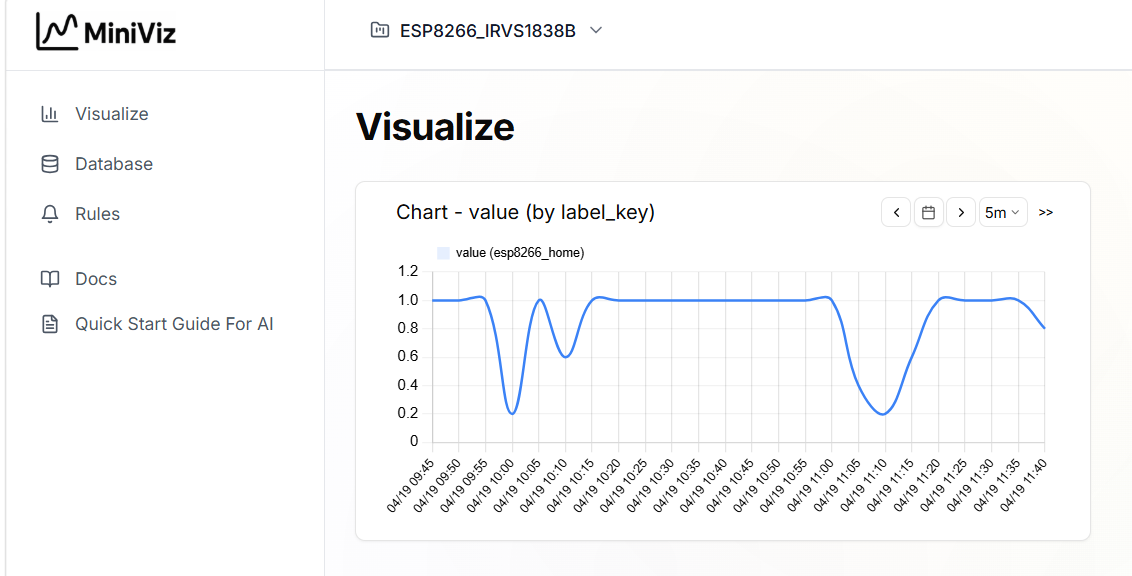

グラフ化
Viz 画面で折れ線グラフなどを作成し、value を選択して推移を確認します。
まとめ
ESP8266(ESP32) と赤外線センサーだけで、判定値を簡単に Miniviz へ蓄積し可視化できます。
まずはこの最小構成で動作確認し、必要に応じて複数センサーや通知連携へ拡張してください。
ESP32 でもほぼ同じ構成で運用できます。実機差分は「ライブラリ」「GPIO 番号」「電圧（3.3V）」の 3 点です。
